BM 18.1 BRİKET - BİMS MAKİNESİ

BM 18.1 briket ve bims tesisimiz tam otomatik üretim hattına sahiptir. Ortalama üretim süresi 20 saniyenin altındadır ve 8 saatte 1500 baskı yapma imkanı sağlar. BM 18.1 1450x1350 boru ayaklı palet kullanır. Buda her saatlik vardiyada ;

26.000 adet 20x40x20
30.000 adet 15x40x20

32.000 adet 10x40x20 ölçülerinde beton blok üretme imkanı sağlar. Dilenirse parke kalıbı bağlanarak her baskıda modeline göre 1m² tek katmanlı ve tek renki Parke üretimi, uygun kalıp bağlandığında bordür üretiminide mümkün kılar

İmalat Detayları

Aşağıdaki detaylı açıklamada tesimizin tüm detaylı teknik özelliklerini inceleyebilirsiniz.

Kalite, Hız ve Teknolojinin birleşimi ; BM 18.1

Bims Üretim Kapasitesi

Üretim Tipi

Ölçüler

Her baskıda üretilen adet

Dakika / Baskı

Üretim Adeti

BİMS

20X40X20cm

18 Adet

3 Baskı

54 Adet

BİMS

15x40x20cm

24 Adet

3 Baskı

72 Adet

BİMS

15x40x20cm

36 Adet

3 Baskı

108 Adet

Kilit Parke

16x20x6cm

36 adet (1 m²)

4 Baskı

108 Adet

PAN MİKSER 2.5 m³

  • Mikser Tipi : Pan Mikser
  • Tambur Çapı ; 2.5m x 1m x 10mm ST 52 ( 2m³ )
  • İç Aşınmazlar ; 10mm ST 52
  • İç Karıştırıcı Kol ; 30mm 5 Kol
  • Motor Gücü : 55 kW
  • Kapak Açma sistemi : Pnomatik Piston
  • Besleme sistemi ; Konveyor Bant

Ham Madde Stok Bunkeri

  • Toplam Kova sayısı ; 2
  • Toplam hammadde hacmi : 20 m³
  • Dış Şasi Ölçüleri ; 3 metre x 2.5 metre
  • Toplam Derinlik ; 3.5 metre
  • Ağırlık : 4 Ton
  • Kapak açma sistemi; Pnomatik
  • Tartım sistemi ; Load Cell
  •  Hammadde Aktarma Sistemi ; Konveyor Bant

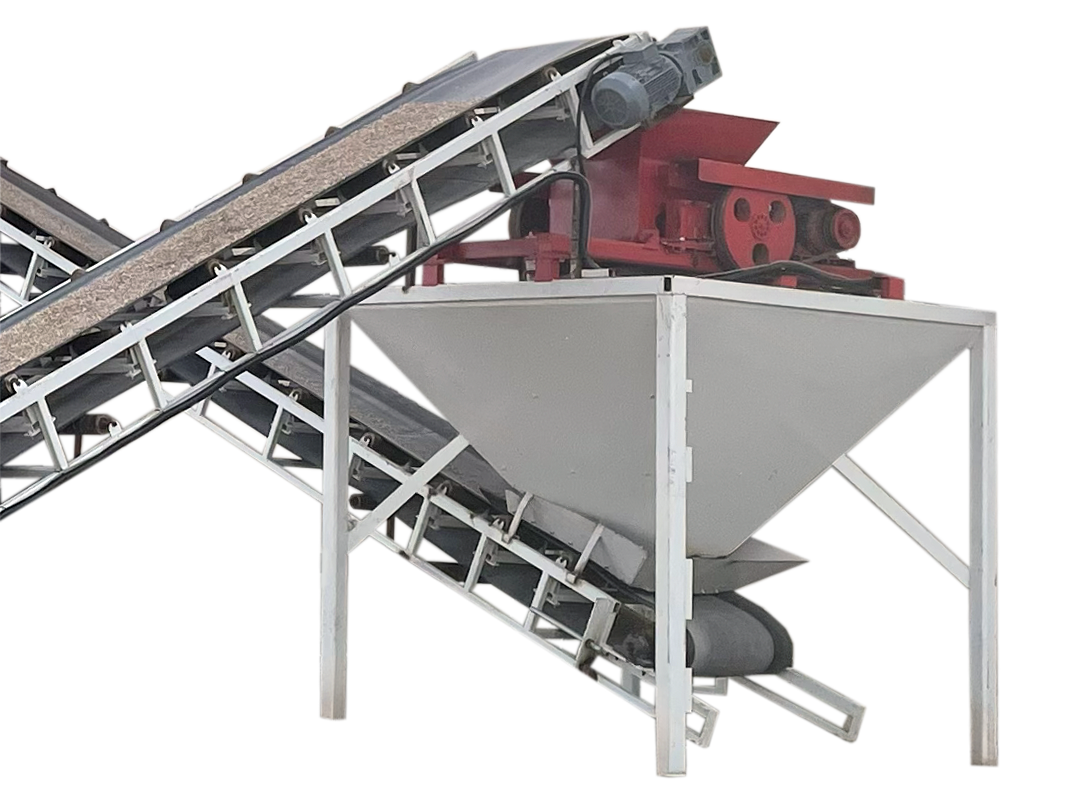

Mikser Öncesi Kırıcı ve Bunkeri

  • Bunker hacmi : 5m³
  • Kırıcı hızı : 700 devir / dakika
  • Motor Gücü : 7.5 kW
  • Merdane Çapı : 300 mm
  • Merdane Dişleri : Alaşım çelik kaynak

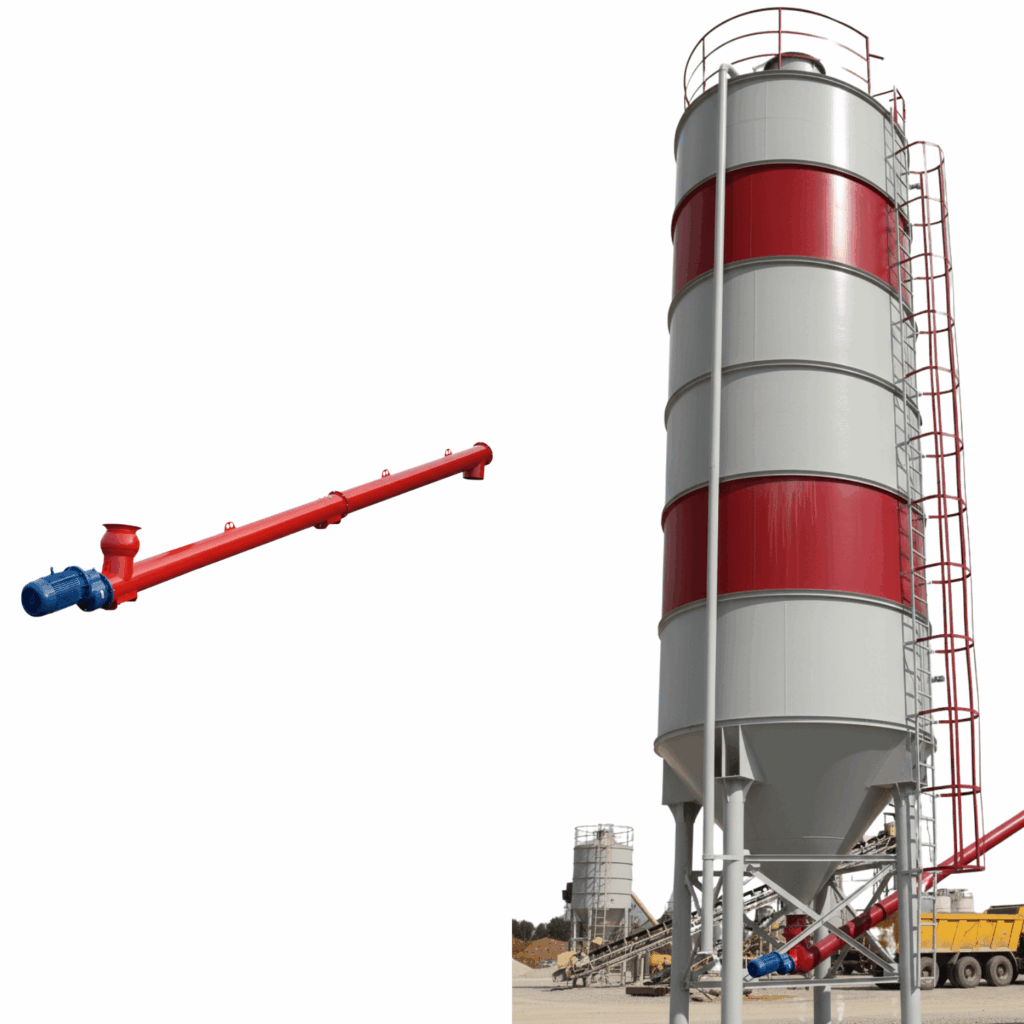

Çimento Silosu ve Helezon

  • Silo Toplam Hacim ; 100 Ton
  • Silo Toplam yükseklik ; 12 metre
  • Silo Çapı : Ø 3 metre
  • Helezon Uzunluk ; Saha şartlarına göre değişiklik gösteriri
  • Helezon Çap ; 200 mm
  • Helezon Motor Gücü : 4 kW

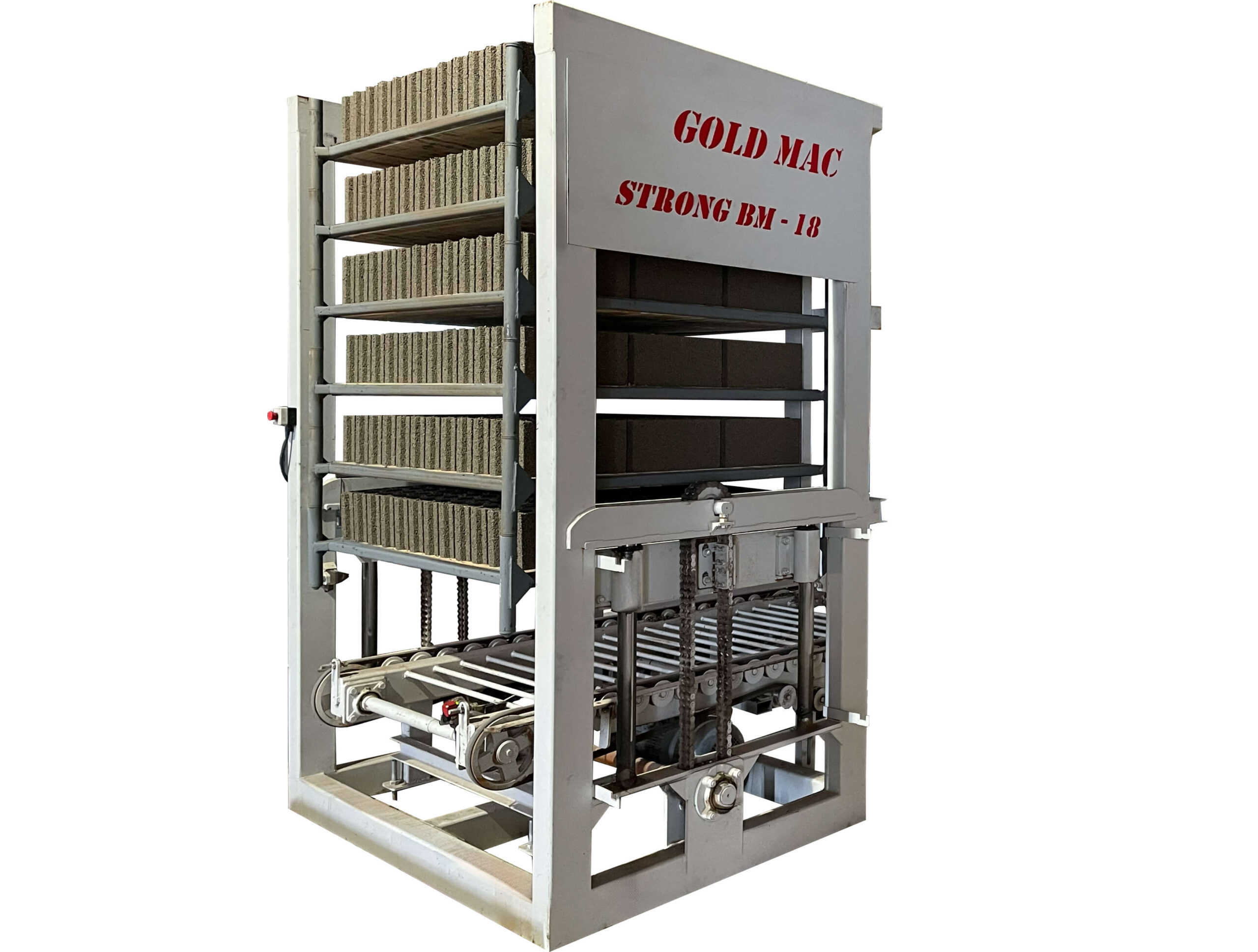

Ön Dizici Robot

  • Üst üste Dizme Kapasitesi : 7 Palet
  • Asansör Toplam Yükseklik : 3 Metre
  • Kaldırma Gücü : Motor & Redüktör 11 kW
  • Ölçüler : 2 x 1.4 Metre
  • Zincirli Kaldırma

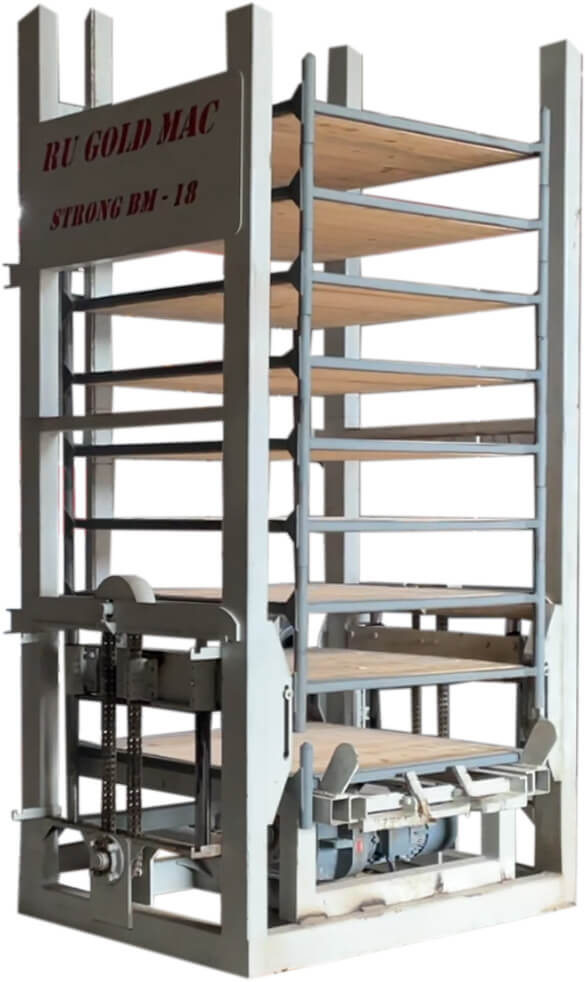

Arka Çözücü Robot

  • Üst üste Dizme Kapasitesi : 9 Palet
  • Asansör Toplam Yükseklik : 4.20 Metre
  • Kaldırma Gücü : Motor & Redüktör 11 kW
  • Ölçüler : 2 x 1.4 metre
  • Zincirli İndirme

UPS Panosu & PLC Paneli

  • Toplam Güç : 250 kW
  • Kullanılan Malzeme : Siemens
  • Ekran Boyu : 21.5 " LED Ekran
  • PLC : Siemens
  • Uzaktan Erişim
  • Üretim Raporlama Sistemi
  • Özelleştirilebilir Arayüz

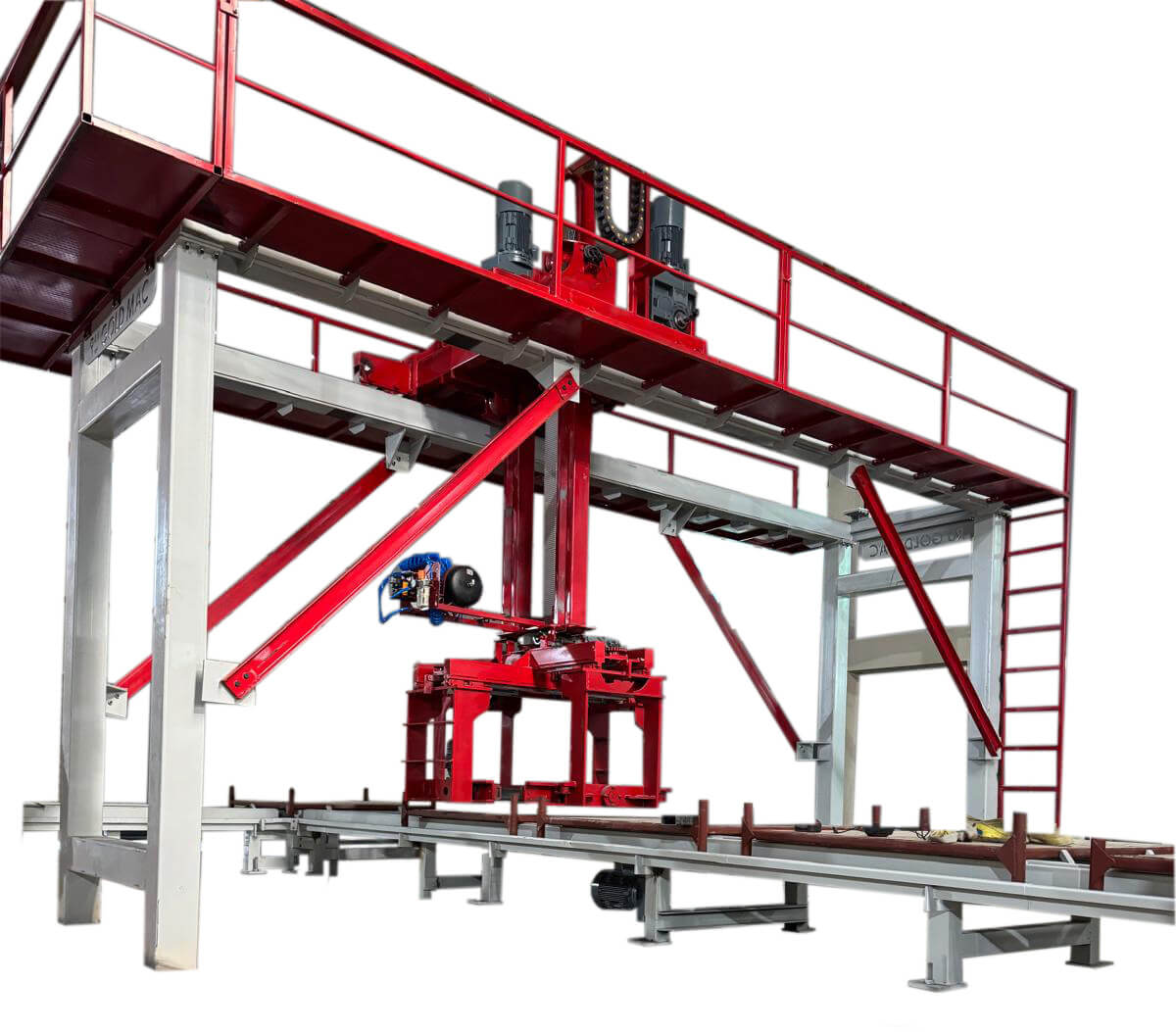

Toplama Robotu

  • Toplam Yükseklik : 3.4 Metre
  • Toplam Genişlik : 7 Metre
  • Taşıma Kapasitesi : 18 Adet 20x40x20 Blok
  • Ürün Çevirme ( TÜRKİYE'DE İLK ) : Paketlenen ürünlerin en üst kısmını ters dizer ve nakliyedeki hasarların önüne geçer
  • Kavrama : Pnomatik
  • Hareket Ekseni : X, Y, Z
  • Forklif Çatalı Ayırma : Evet

Hidrolik Yağ Tankı

  • Toplam Hacim : 1000 Litre
  • Soğutucu : Var
  • Basınç : 140 - 160 Bar
  • Filtre : 3 Adet Yağ - 1 Adet Hava Filtresi
  • Manyetik Temizleme Filtresi
  • Yazılım Üzerinden Kontrollü Hız ve Basınç
  • Değişken Debiye Sahip Pistonlu Pompa

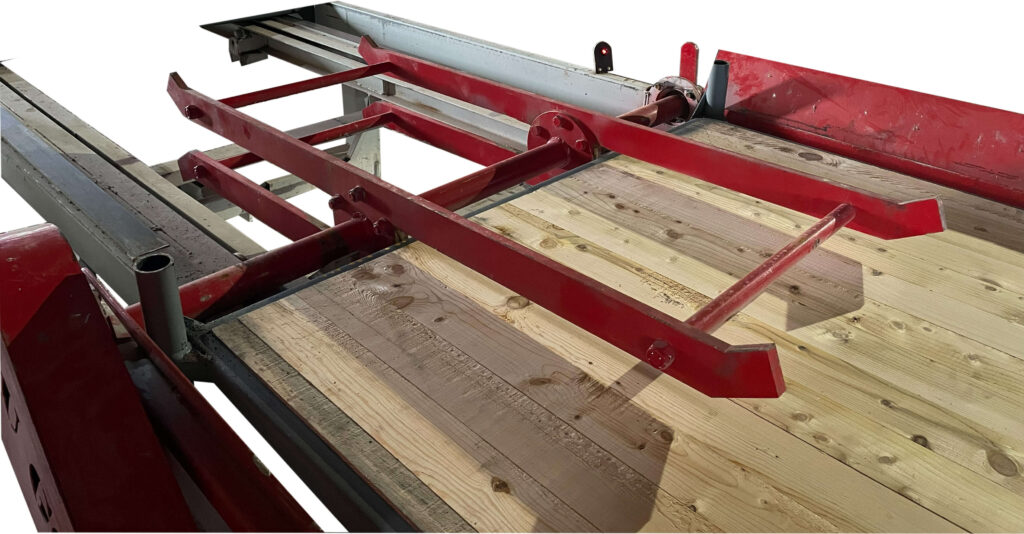

Palet Çevirme Robotu

Paletlerin 2 yüzeyinide Kullanmanızı sağlayan sistem.

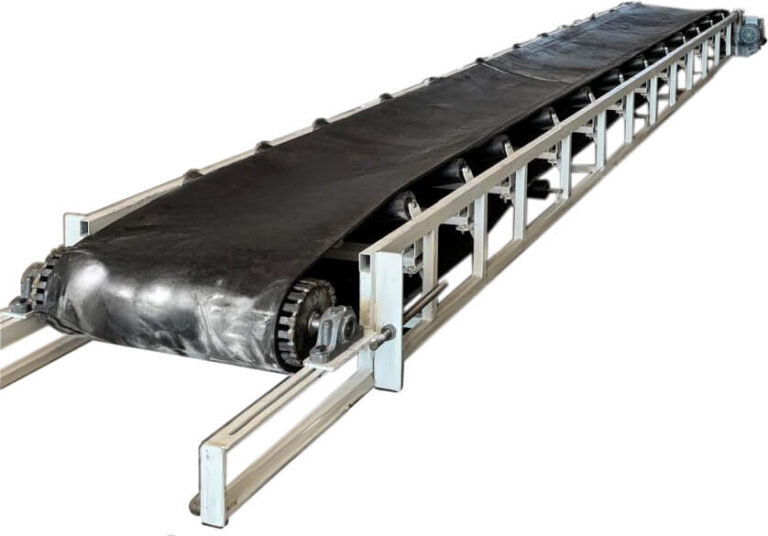

Konveyor Bantlar

  • Yükseklik : 30 cm
  • Genişlik : 80 cm
  • Boy : Tesis Kurulum planına göre değişiklik gösterebilir
  • Kayış Kalınlığı : 10-12 mm
  • Motor Gücü : 4 kW

Palet Taşıma Sehpaları

Paletleri Tüm Tesis Boyunca Taşıyan Raylı Sistem, Tesis kurulum düzenine Göre uzunluğu değişir. Palet takla robotu bu sistem üzerinde bulunur.

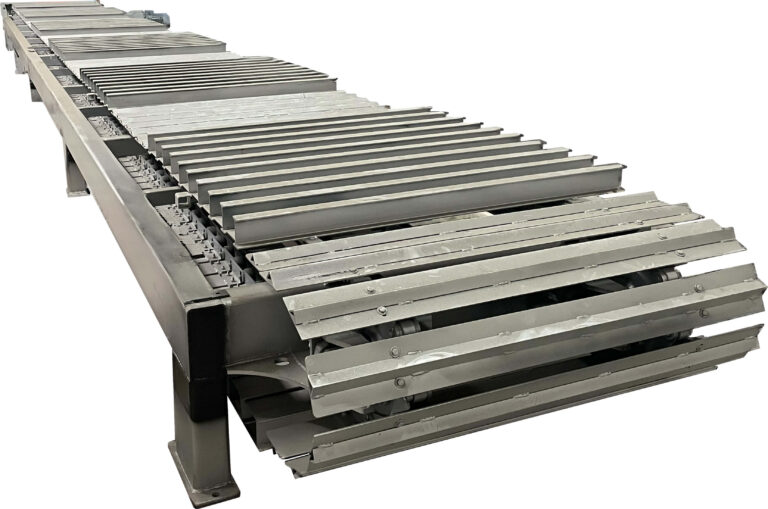

Katmerli Bant

  • Uzunluk: 12 Metre
  • Toplama robotundan çıkan ürünleri paketleme kabinine, ordanda nakliye için dış bölgeye hazır hale çıkarmanızı sağlar.

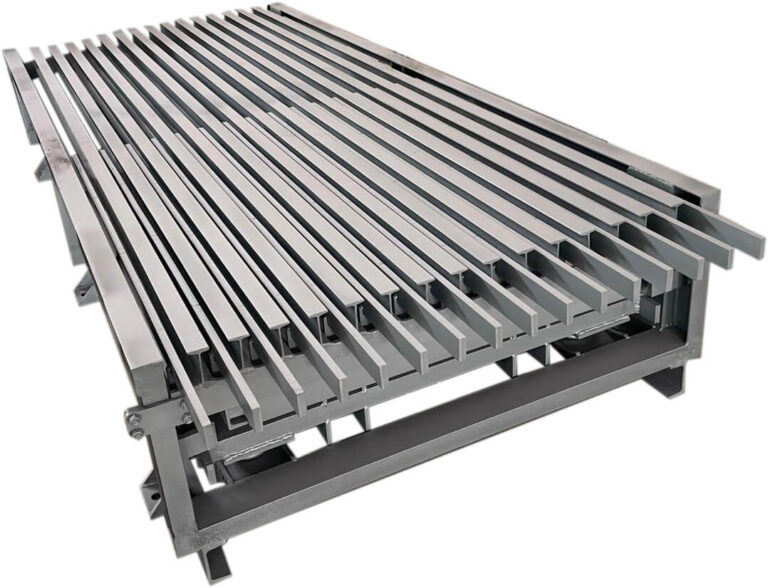

Blok Ayırıcı Sehpa

Ürünleri nakliye paleti ( euro palet ) gereksinimi duymadan forklift ile taşımaya hazır hale getirmenizi sağlar.

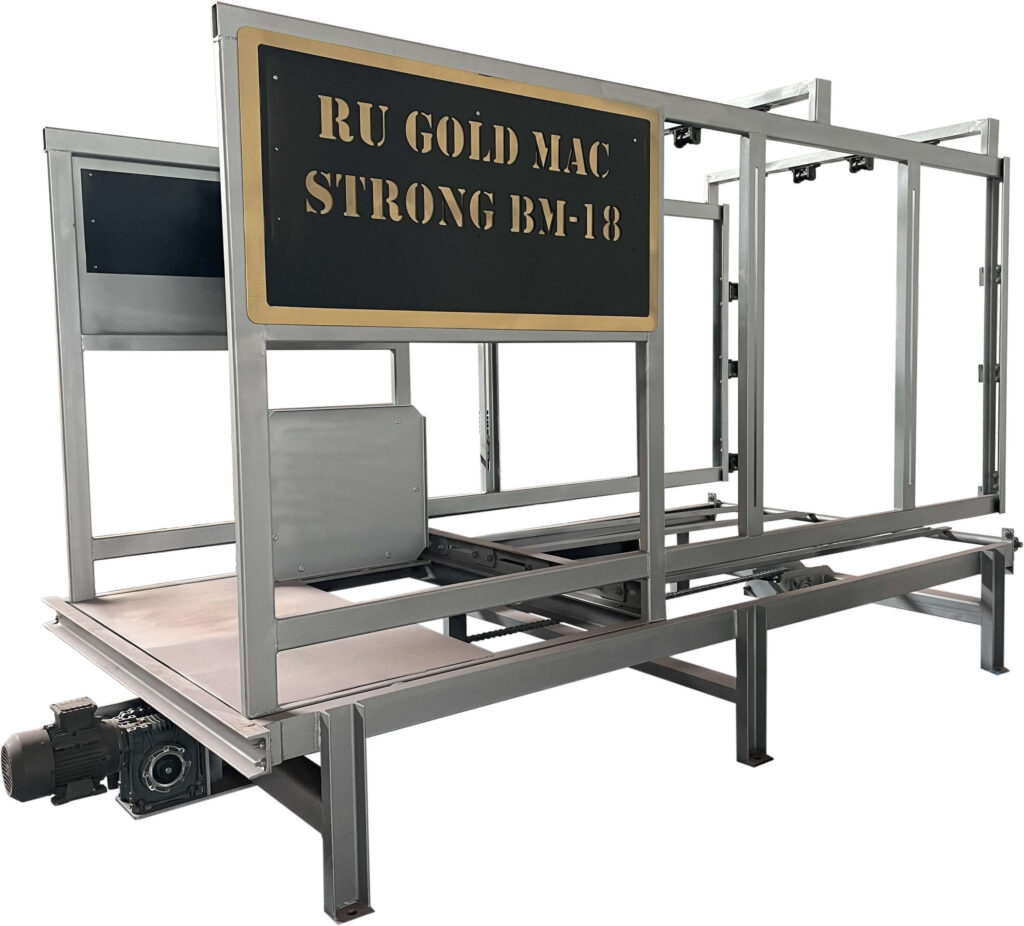

Şeritleme Kabini

İstiflenen ürünleri şeritleyip satışa hazır hale getirmenizi sağlar.

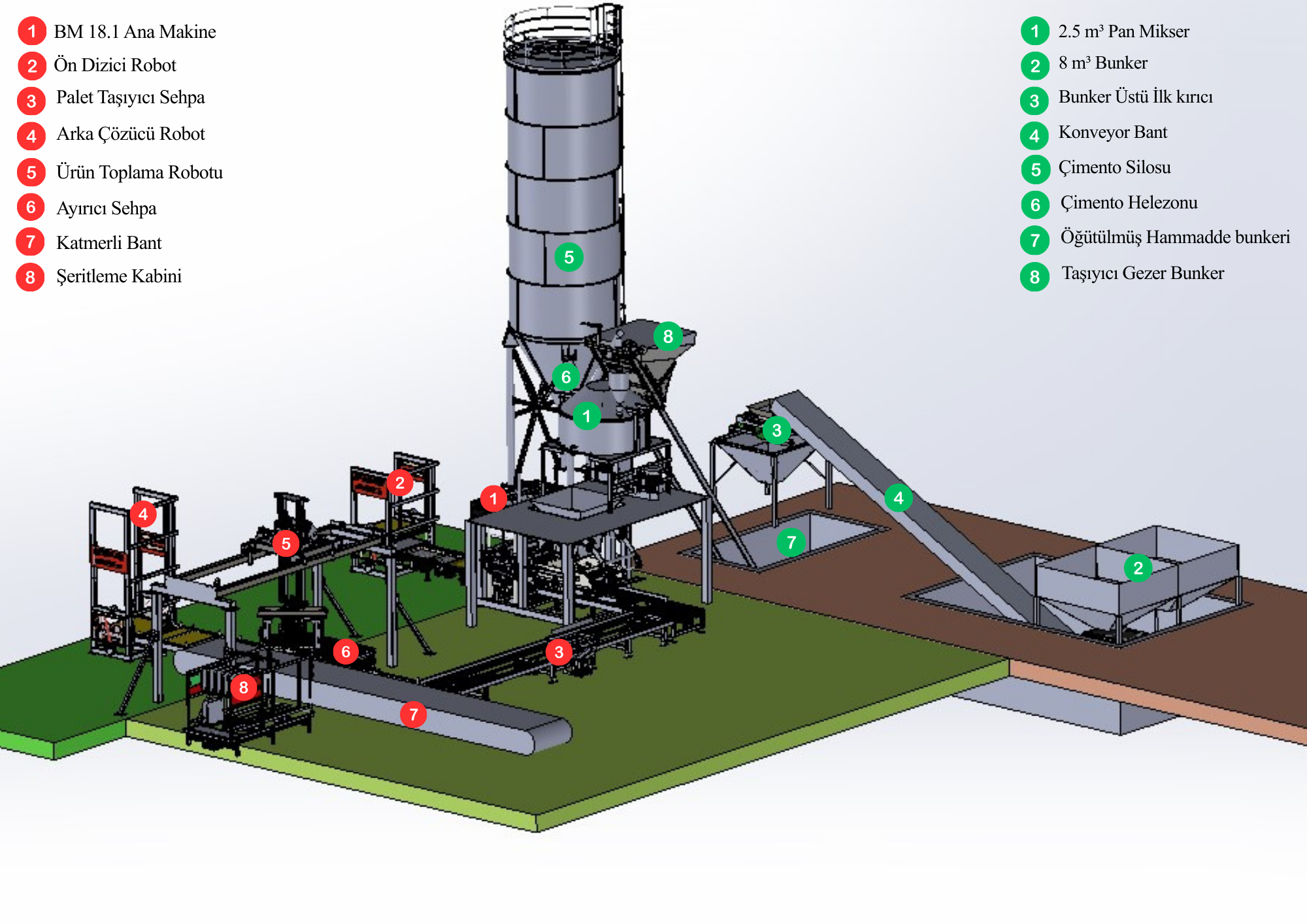

Kurulum Şeması
